逆流提?。–ounter-Current Extraction）是一種廣泛應用于液-固分離過程的提取方法，主要用于從固體原料中提取溶解成分（如植物中的有效成分、藥物、化學物質等）。與傳統的間歇罐式提取不同，逆流提取通過在提取過程中讓溶劑與固體物料之間的接觸發生在相反的方向，從而提高提取效率和溶劑的使用率。

1. 逆流提取的基本原理

逆流提取的核心原理是利用溶劑與固體物料之間的濃度差，促進溶質的擴散。其工作過程一般包括以下幾個步驟：

溶劑流動：逆流提取系統中，溶劑從反方向流入系統，與物料接觸。具體地說，溶劑會從提取器的右側進入，而固體原料從左側進入。這樣，溶劑的濃度會逐漸增高，而物料中的溶質則通過擴散進入溶劑。

溶質溶解：物料中的溶質（如植物中的活性成分或化學物質）會在溶劑的作用下溶解。隨著溶劑流動，溶質逐漸轉移到溶劑中，最終形成提取液。

濃度梯度：逆流提取的一個關鍵特點是溶劑和物料之間的濃度梯度。從物料的進料端開始，溶劑濃度較低，而物料的溶質濃度較高。隨著溶劑流動，濃度逐漸增高，溶質則向溶劑轉移。此過程通常需要精確控制溶劑流速、溫度和物料停留時間，以實現最佳的提取效果。

2. 逆流提取的優勢

提高提取效率：逆流提取能夠通過多個階段的提取，充分利用溶劑的提取能力，相比傳統的間歇式多能提取罐，能夠提高提取效率。

減少溶劑使用：在相同的提取效果下，逆流提取比間歇式多能提取罐使用更少的溶劑，這不僅節省了成本，還減少了溶劑的浪費。

提高溶質的回收率：由于溶劑與固體物料之間有一個不斷增大的濃度差，溶質的擴散更加高效，從而提高了溶質的回收率。

適應性強：逆流提取可以應用于不同種類的固體物料，包括植物、礦物、化學品等，具有廣泛的應用前景。

3. 逆流提取的應用領域

逆流提取廣泛應用于多個行業，特別是在植物提取、制藥、食品加工和環境治理等領域。以下是一些常見應用：

植物提?。涸谥兴幪崛?、天然植物提取物（如茶多酚、咖啡因等）中，逆流提取能夠高效提取有效成分，且能保留植物的天然風味和活性。

制藥行業：逆流提取可以用于藥物成分的提取，例如從植物中提取植物藥成分。

食品與飲料行業：在果汁、茶飲料等食品加工過程中，逆流提取能夠保留原材料中的天然成分，并提高提取效率。

4. 逆流提取的設備結構

逆流提取設備的結構通常包括提取器、溶劑和物料的流動通道、過濾器、加熱裝置以及溶劑回收裝置等。設備的設計需要確保溶劑和物料的充分接觸，同時確保提取過程的連續性和高效性。

5. 相關原理圖

一、連續逆流提取的工程化工藝原理

連續逆流提取工藝的核心在于固體物料與提取溶劑在設備內部沿相反方向連續流動。新鮮溶劑從出渣端進入，與已充分提取的物料接觸，而新鮮物料則從進料端進入，與高濃度提取液接觸。

在穩定運行狀態下，設備軸向形成相對固定的濃度梯度，使整個提取過程始終處于接近平衡傳質的工況條件。這種工藝特性決定了連續逆流提取在單位設備體積內能夠?qū)崿F(xiàn)更高的有效成分溶出效率。

二、關鍵設計參數及其工程意義

1. 物料停留時間

物料在提取器內的有效停留時間由設備有效長度、螺旋結構形式以及運行轉速共同決定。

2. 固液比（L/S 比）

連續逆流工藝通?？稍谳^低溶劑用量下達到目標提取率，有利于降低后續蒸發系統負荷。

3. 提取溫度控制

連續運行條件下，提取溫度通常通過夾套或內置換熱結構穩定控制。

三、總結

通過合理的參數設計與系統匹配，連續逆流提取設備能夠在長期運行中實現效率、能耗與產品穩定性的綜合優化。

逆流提取設備設計由一定數量的裝置組裝而成。預浸潤設備、提取設備主體、出料器、擠汁機、輸液管道連接而成。連續逆流工藝，其工作流程為：將已切的凈藥材或者植物的根莖葉，通過過定量投料機構．均勻地投進機組的一端，再通過螺旋式槳葉慢慢地推向機組的另一端，按工藝所需的一定時間，自動排出，而溶媒由另一端用流量計按工藝要求定量控制加入，使藥材或植物的根莖葉與溶媒的走向完全相反。

在運行中，藥材在推進器的作用下不斷的翻動著向前與溶媒置換、磨擦，不停地更新擴散的界面使整個提取過程取得最大的濃度差，從而縮短提取時，提高浸出成份收得率。由于本機組屬密閉操作系統，因而也造合揮發性有機溶媒的浸出。同時，機組的加料和排渣均自動完成，清洗時打開上部門蓋即可，滿足CIP 要求。如果生產需要，對最后一罐排出的含極少有效成分的藥渣可進入擠汁機或溶媒回收器處理干凈，既提高了有效成分的收率又不污染環境，潔凈衛生，符合藥品生產的GMP 要求。

超聲提取法就是應用超聲波發生的激烈振動以及很高很快的加速度、激烈的空化效應、攪拌等特殊作用可以破壞植物的細胞使溶媒可以浸透到被提取物的細胞中以便使被提取物的化學成分溶于液體之中，再經過化學分離提純以得到所需求的成分。

超聲提取的主要?jiǎng)恿κ锹暱栈??？栈默F(xiàn)象是指在超聲波的作用下，在液體中構成空腔的現象。這些空腔隨傳播著的聲波的頻率而伸張和壓縮。聲空化是液體中氣泡在聲場作用下所發生的一系列動力學進程。當足夠強度的超聲波經過液體時當聲波負壓半周期的聲壓值超越液體內部的靜壓強時，存在液體中的微小氣泡（稱作空腔或空化核）就會迅速增大，而在相繼而來的聲波正壓相中，氣泡會忽然絕熱壓縮。當壓縮時，氣泡的尺寸會變小，同時它所產生的巨大壓力極有可能會使空腔完全消失，既有可能使它們完全閉合。因?yàn)樵陂]合之前的瞬時空腔及其四周微小的空間內呈現熱點，造成高溫高壓區（壓力可達幾千個大氣壓，溫度超過5萬攝氏度），并伴有強大的沖擊波和速度達400千米的射流。所以在空腔完全閉合的瞬時，由于出現這種極端的物理環境，只是中草藥化學成分的細胞在溶劑中瞬時產生的空化泡的崩潰而破裂，以便溶劑浸透到細胞內部而使細胞中的化學成分溶于溶劑之中。

同時，超聲波發生的振動效果增強了細胞內物質的釋放、擴散及溶解。而且超聲波破碎進程是一個物理進程，浸泡提取進程中無化學反應，被浸泡的化學成分的構造和性質不會產生變化，因此超聲波的振動效果加強了細胞的破碎速度，縮短了破碎時間，促進了化學成分向溶劑中溶解。所以用超聲波提取化學成分可以大大的減少提取時間，加強了提取率。化學成分的構造和性質也不會改變超聲波作用時其效果不只取決于超聲波的強度和頻率，而且與被破碎物的結構有一定的關系。計算表明水中當超聲波輻射面上的強度達300W/m2時就會形成空化現象，使被破碎的生物體和細胞完全破碎。從理論上講，確定被破碎物所處介質中氣泡的大小后即可選擇適合的超聲波頻率。但事實上被破碎物所處介質中氣泡的大小不是單一的，而是存在著一個分布范圍。所以超聲波的頻率應有一定范圍的變化，既有一個頻率寬帶。因而，頻率寬帶比單一頻率效果又要好一些。今后我們將從這個角度深化研究。

超聲波提取是利用超聲輻射壓強產生的強烈空化效應 ,加速目標成份進入溶劑 ,極大地提高提取率 ,除空化作用外 ,超聲波的許多次級效應也都有利于目標成份的轉移和提取 ,如機械振動、擾動效應、高加速度、乳化、擴散、擊碎和攪拌作用等多級效應 ,增大物質分子運動頻率和速度 ,增加溶劑穿透力 ,提高固液及液液傳質擴散速率 ,從而加速目標成份進入溶劑 ,縮短提取時間 ,有效地提高提取率。

連續逆流技術與超聲波萃取技術的結合為提取工藝床造了無與倫比的結合，逆流提取技術在提取過程中由于濃度差極大 ,溶劑在進浸出艙時 ,被提取物在溶劑中的濃度為 0,溶劑迅速進入被提取原料中 ,而超聲波的強烈的空化效應又使目標成份 、迅速進入溶劑中 ,兩相作用的結果使提取速率極大地加快 ,提取率顯著提高。同時 ,該工藝可用任何一種溶劑 ,不受溶劑極性限制 ,可用于很多化合物的提取。本工藝具有以下特點 :連續提取、常溫常壓提取、溫控均勻、能量消耗大幅度減少、出液系數小 (溶劑消耗少)、生產安全、提取物穩定性好、勞動強度小、勞動生產率高、提取成本低等。

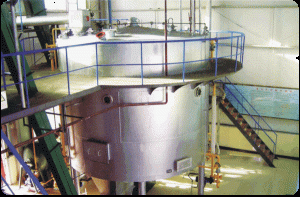

連續逆流提取設備與平轉提取設備為兩種主要的逆流提取設備，兩者的主要區別連續逆流提取設備為無級次逆流后者為有級次的逆流提取設備：

1、提取收率的不同，連續逆流設備由于溶媒在整個提取管中可以形成穩定均勻的濃度梯度，理論上連續逆流提取設備提取率可以做到100%，但實際上由于設備設計、工藝條件的限制、設備操作等原因，提取率一般在90%-99%之間，而平轉浸出設備由于其原料造粒問題、設備構造及操作等原因，一般要比連續逆流提取設備提取率低5%-10%。

2、使用原料的形態不同，連續逆流提取設備只要原料粉碎至一定的細度即可無需造粒，而平轉浸出設備提取則必須造粒，由于生產上多了一道工序所以必然要增加生產成本。

3、提取時間的不同，連續逆流設備由于在提取管段上加了超聲波裝置，由于物料在萃取過程中受到超聲場的空化及高速攪拌作用的影響加速了有效物質的傳質過程，所以縮短了辣椒紅素的萃取時間保證產品品質(辣椒紅素的提取時間一般為30分鐘左右）,而平轉浸出器的提取時間遠高于連續逆流超聲提取設備。

4、對人的操作熟練程度要求不同，連續逆流提取設備除了進料與排渣需要人操作以外，在提取過程中基本無需人的參與操作，整個過程都是在程序的控制下完成的，所以，提取收率及產品品質比較穩定，不會由于人的因素而受影響。

5、使用溶媒的料液比基本相同，由于兩種設備都屬于套提，使用的溶媒量都比較少。

6、單臺設備原料處理量不同，一般平轉浸出設備單臺設備原料的處理量比較大，而逆流提取設備單臺設備處理原料量比平轉要?。▎闻_(tái)設備最大量一般為1500kg/h左右）。

綜上所述，兩者雖然同為逆流提取設備，但連續逆流提取設備與平轉式有著明顯的優勢。
